Chuyển Đổi Vật Liệu Principled Shader Sang MaterialX Cho Karma XPU

Bạn chuyển Karma từ CPU sang XPU với hy vọng có được trải nghiệm xem trước (preview) tương tác nhanh chóng, nhưng file cảnh lập tức bị lỗi. Bề mặt kim loại biến thành màu xám phẳng, shader thủy tinh mất hoàn toàn độ trong suốt, còn các texture màu thì nhìn bạc màu rõ rệt. Cốt lõi của vấn đề nằm ở cách Karma XPU xử lý vật liệu: nó không hỗ trợ các shader dựa trên VEX cũ. Vì Principled Shader truyền thống phụ thuộc hoàn toàn vào VEX, Karma XPU bắt buộc phải hạ cấp và chuyển đổi tạm thời về UsdPreviewSurface. Giải pháp tình thế này sẽ tước bỏ hoàn toàn phản xạ đẳng hướng (specular), subsurface scattering và các thuộc tính dạng procedural.

Để render vật liệu chính xác trong Karma XPU, bạn cần dựng lại chúng bằng MaterialX. Hướng dẫn này sẽ dẫn dắt bạn qua từng bước chuyển đổi từ Principled Shader sang mạng lưới MaterialX Standard Surface, ánh xạ chính xác các tham số, sửa lỗi kiểu dữ liệu texture và xác minh kết quả render.

Khi Karma CPU render một Principled Shader, nó tính toán mã VEX được biên dịch động cho vi xử lý (CPU) của máy tính. Trong khi đó, Karma XPU vận hành trên kiến trúc hybrid kết hợp OptiX và các đường ống C++/Vulkan để thực thi các thuật toán chiếu sáng và đổ bóng trực tiếp trên GPU.

SideFX đã thiết kế Karma XPU xoay quanh các tiêu chuẩn OpenUSD, chọn MaterialX làm chuẩn vật liệu chính. Khi Karma XPU gặp một VEX Principled Shader cũ trong stage, nó không thể biên dịch mã VEX đó trên card đồ họa. Thay vào đó, nó giáng cấp mạng lưới shader xuống thành một UsdPreviewSurface tối giản.

Sự giáng cấp này sẽ loại bỏ:

• Các tính toán Specular IOR nâng cao và vệt sáng phản xạ tùy biến (anisotropic).

• Lớp phủ bóng hai độ nhám (clearcoat).

• Các cấu hình subsurface scattering vật lý.

• Các nhiễu procedural và logic tiện ích viết bằng VEX.

Để đạt được độ chính xác vật lý, sự ổn định và tốc độ trong Karma XPU, bạn bắt buộc phải xây dựng mạng lưới đổ bóng của mình bằng các node MaterialX.

Bên trong một node Material Library LOP, hãy tạo một Karma MaterialX Builder, đổi tên subnet thành một tên có ý nghĩa và truy cập vào bên trong. Thả một node MtlX Standard Surface vào và kết nối nó với đầu ra output. Đó là toàn bộ khung xương cơ bản.

Tôi luôn ưu tiên dùng Karma MaterialX Builder thay vì USD MaterialX Builder miễn là cảnh đó chỉ render bằng Karma. Tài liệu hướng dẫn của SideFX cũng khẳng định điều tương tự: USD builder dành cho trường hợp bạn cần đồ thị MaterialX chuẩn USD thuần túy, còn Karma builder mang lại trải nghiệm tốt hơn cho các dự án chỉ dùng Karma. Một lợi ích thực tế là menu Tab bên trong Karma builder chỉ hiển thị các node tương thích với Karma, Preview Surface và MaterialX, giúp bạn không bao giờ chọn nhầm sang node VEX.

Nếu muốn bắt đầu nhanh hơn, Houdini cũng cung cấp sẵn Quick Surface Material — một vật liệu PBR dựng sẵn xoay quanh Standard Surface đã nối sẵn các đường dẫn image với đúng kiểu dữ liệu (signature) cho từng tham số. Đây là điểm khởi đầu tốt cho các asset đơn giản, dù đối với các vật liệu tùy biến phức tạp, tôi vẫn tự tay kết nối để kiểm soát hoàn toàn từng đường dây.

Node mtlxstandard_surface là một uber-shader chuẩn mở dựa trên thông số kỹ thuật Standard Surface của Autodesk. Vì Principled Shader nguyên bản của Houdini có cùng nền tảng vật lý, hầu hết các tham số đều tương thích 1:1, dù một số ít vẫn cần tinh chỉnh lại bằng mắt.

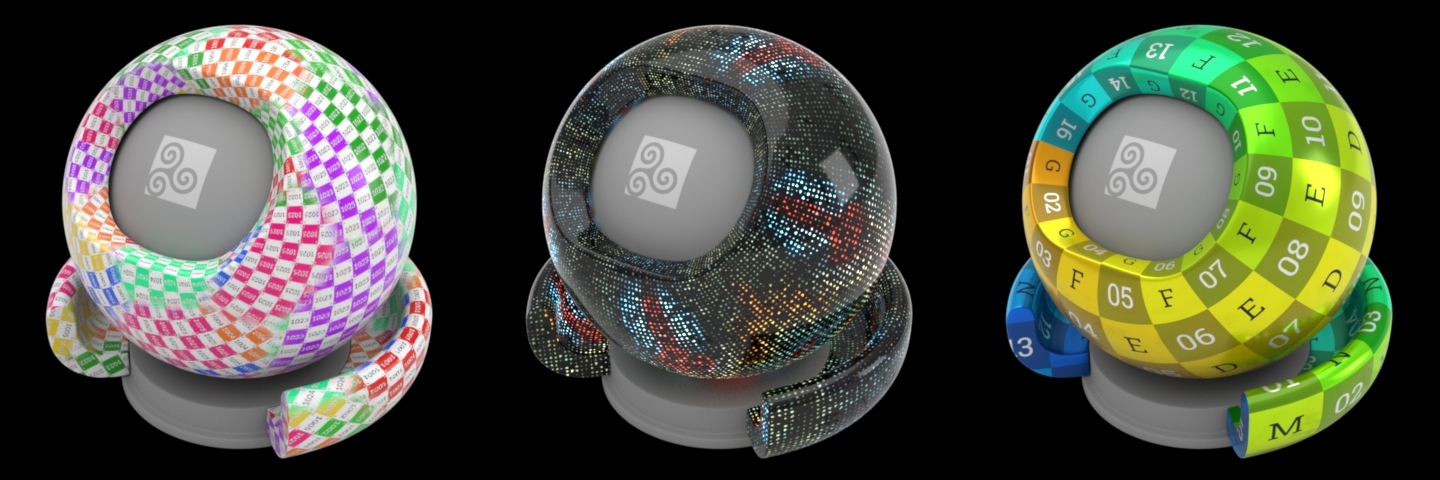

Texture được xử lý thông qua node MtlX Image, và thiết lập Signature sẽ quyết định dữ liệu được xử lý dưới dạng màu sắc hay giá trị thô. Đối với texture màu cơ bản (base color), chuỗi kết nối rất ngắn gọn:

1. Tạo một node MtlX Texcoord và đặt Signature thành Vector2.

2. Tạo một node MtlX Image, đặt Signature thành Color, và chỉ đường dẫn tới file của bạn.

3. Nối đầu ra Texcoord vào đầu vào texcoord của image, sau đó nối đầu ra image vào base_color.

Chức năng UDIM hoạt động thông qua ký hiệu <UDIM> trong đường dẫn file. Các ký hiệu đường dẫn MaterialX khác như {frame} không được Karma hay Houdini sử dụng, do đó không nên xây dựng chuỗi file sequence xoay quanh chúng.

Normal map là nơi dễ xảy ra lỗi nhất khi chuyển đổi. Node MtlX Image mặc định để Signature dạng Color, khiến nó tự động áp dụng một phép biến đổi màu lên dữ liệu vốn không phải là màu. Biểu hiện là bề mặt render bị tối đi hoặc bị chiếu sáng sai hướng — một lỗi xuất hiện rất thường xuyên trên các diễn đàn SideFX. Để khắc phục, hãy đổi Signature của image thành Vector3, sau đó truyền qua node MtlX Normalmap trước khi nối vào đầu vào normal của Standard Surface. Node Normalmap này yêu cầu map không gian tiếp tuyến (tangent-space) thông thường với các giá trị nằm trong khoảng từ 0 đến 1.

Displacement được xử lý qua node MtlX Displacement. Kết nối nó với đầu vào displacement của một node MtlX Surface Material (hoặc một node Collect VOP). Một node Standard Surface đứng độc lập sẽ không nhận displacement nếu thiếu các node bọc ngoài này.

Đối với lá cây và các bề mặt phẳng dạng cắt mỏng (cutout), hãy sử dụng opacity thay vì transmission. Các chuyên gia của SideFX đã đưa ra lời khuyên này trên diễn đàn, và qua kiểm tra thực tế, đây cũng là phương án tốn ít chi phí render hơn nhiều. Việc tính toán Transmission trên một thẻ lá phẳng làm dội chi phí xử lý cho một hiệu ứng mà opacity cutout có thể mang lại trực tiếp.

Đối với kính dạng tấm đơn thay vì một khối kín (như ô cửa kính hoặc thành chai mỏng), hãy chú ý đến thuộc tính thin-walled trên MtlX Standard Surface. Tính năng này hoạt động rất mượt mà trong XPU.

Có hai giới hạn từ tài liệu hướng dẫn cần lưu ý khi bạn dựng lại shader:

• Karma không hỗ trợ vật liệu bề mặt (surface) và vật liệu thể tích (volume) trên cùng một primitive, và vật liệu volume chỉ hoạt động trên các VDB primitive.

• Không cho phép các đầu vào dạng chuỗi (String inputs), kể cả khi truyền tên thông qua interface công khai của vật liệu. Điều đó có nghĩa bạn không thể điều khiển tên primvar từ một tham số vật liệu. Tài liệu hướng dẫn gợi ý giải pháp tạm thời là trộn các node USD Preview với MaterialX.

Nếu vật liệu kính sau khi chuyển đổi nhìn vẫn bị lỗi, hãy kiểm tra lại shader trước khi đụng vào ánh sáng. Tôi từng mất cả một buổi chiều điều chỉnh đèn HDRI chỉ vì một lỗi nằm hoàn toàn ở giá trị IOR.

Việc dựng lại hàng chục hay hàng trăm vật liệu cũ theo cách thủ công từng node một là vô cùng tốn thời gian. Để tối ưu hóa quy trình chuyển đổi vật liệu cho các dự án lớn, hãy cấu trúc quy trình của bạn theo các bước sau:

Bước 1: Dựng Một HDA Template Tiêu Chuẩn

Tạo một mạng lưới Karma MaterialX Builder cấu hình sẵn chứa node Standard Surface, node mtlximage cho Base Color, chuỗi Normal Map và thiết lập Opacity map. Lưu cấu hình này thành một Houdini Digital Asset (HDA). Khi cần chuyển đổi asset, bạn chỉ cần thả HDA này ra để bỏ qua các thao tác nối dây lặp đi lặp lại.

Bước 2: Chuẩn Hóa Tên Gọi Primvar

Khi lấy các thuộc tính hình học (như Cd cho màu điểm hoặc các bộ UV tùy biến) vào MaterialX, hãy sử dụng node mtlxgeomcolor hoặc mtlxgeompropvalue. Đảm bảo luồng dữ liệu hình học trong Houdini xuất các thuộc tính này dưới dạng USD primvar (primvars:displayColor hoặc primvars:st) để MaterialX có thể đọc trực tiếp.

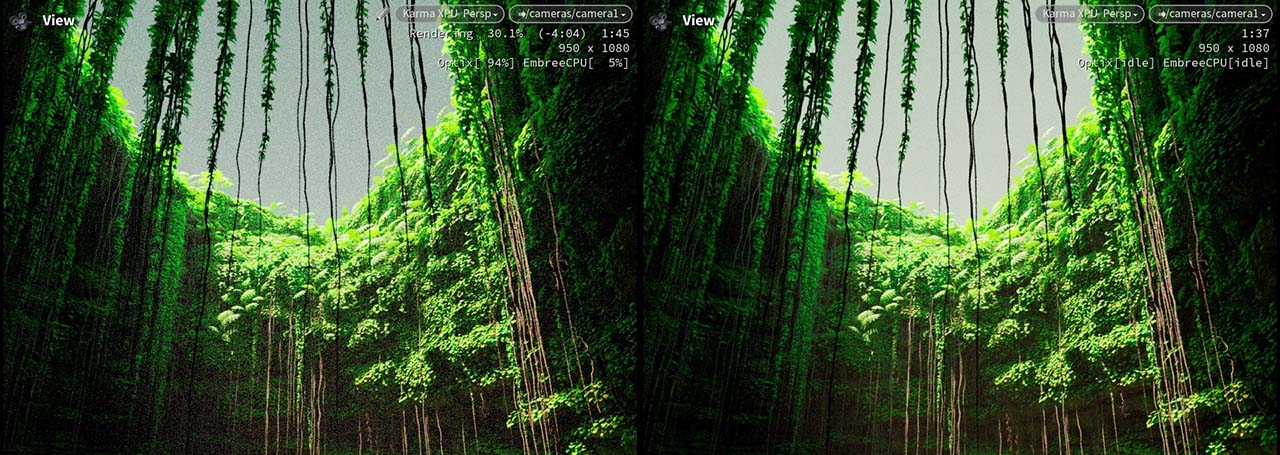

Chuyển đổi shader sang MaterialX mở ra khả năng tăng tốc phần cứng khổng lồ qua Karma XPU, biến những khung hình render tốn 15 phút trên CPU thành các pass render dưới 1 phút. Tuy nhiên, việc dựng lại và tinh chỉnh toàn bộ thư viện vật liệu đòi hỏi khả năng phản hồi tương tác cực nhanh. Dù bạn có thể thực hiện các bước chuyển đổi cơ bản trên máy trạm cá nhân, việc kiểm tra các mạng lưới MaterialX displacement phức tạp, subsurface scattering và các thiết lập đa đèn trên các file cảnh nặng hoàn toàn có thể làm tràn VRAM của GPU nội bộ.

iRender cung cấp các máy chủ GPU cho thuê theo mô hình Infrastructure-as-a-Service (IaaS) hiệu năng cao, được tối ưu riêng cho quy trình Houdini và Karma XPU:

• Sức mạnh GPU chuyên dụng: Lựa chọn các cấu hình máy chủ đa dạng từ 1x RTX 4090 / RTX 5090 (32GB VRAM) cho công đoạn LookDev MaterialX tương tác, cho đến các dàn máy 4x hoặc 8x RTX 5090 cho tốc độ render sản xuất tối đa.

• Toàn quyền kiểm soát máy trạm: Nhờ mô hình IaaS bàn giao toàn quyền Admin trên máy trạm từ xa (Windows hoặc Ubuntu), bạn có thể tự do cài đặt bản quyền Houdini, các bộ HDA tùy biến và plugin của bên thứ ba trực tiếp trên máy.

• Không giới hạn Pipeline: Tự do chạy các mô phỏng Karma XPU nặng, VDB volume và các USD stage phức tạp mà không gặp phải rào cản gò bó như trên các nông trại render SaaS đóng gói sẵn.

Hiện tại, iRender đang triển khai chương trình khuyến mãi 100% bonus cho người dùng mới khi nạp lần đầu, hãy xem thử tại đây.

Cùng xem quy trình làm việc với Houdini trên iRender:

1. Karma XPU có hỗ trợ Principled Shader truyền thống của Houdini không?

Không. Principled Shader được xây dựng trên mã VEX, và SideFX đã khẳng định Karma XPU sẽ không bao giờ hỗ trợ các VEX shader. Khi Karma XPU gặp một Principled Shader, nó sẽ tự động chuyển đổi shader đó về dạng UsdPreviewSurface cơ bản, dẫn đến việc thiếu hụt các thuộc tính vật liệu, tính toán phản xạ (specular) bị sai và texture bị lỗi hiển thị.

2. Node MaterialX nào tương đương với Principled Shader trong Houdini?

Node mtlxstandard_surface (được dựng bên trong Karma MaterialX Builder) là sự thay thế vật lý tương đương trực tiếp cho Principled Shader. Node này áp dụng chuẩn Standard Surface mở của Autodesk và bao phủ đầy đủ các thuộc tính: Base Color, Metalness, Specular IOR, Transmission, Subsurface Scattering, Clearcoat, Sheen và Emission.

3. Làm thế nào để sử dụng Normal Map với MaterialX trong Karma XPU?

Để thiết lập normal map trong MaterialX, hãy cắm file texture của bạn vào một node mtlximage, đặt thông số Signature chính xác thành vector3 và Color Space thành raw. Kết nối đầu ra của nó vào node mtlxnormalmap, sau đó nối đầu ra của node mtlxnormalmap trực tiếp vào đầu vào normal của shader mtlxstandard_surface.

4. Tại sao Displacement MaterialX của tôi lại bị văng/phồng rộp (blown out) dị dạng trong Karma XPU?

Điều này thường xảy ra do thông số Scale hoặc Zero-Value Offset trên node mtlxdisplacement của bạn đang đặt quá cao so với tỷ lệ của lưới (mesh). Hãy đảm bảo node mtlximage dùng cho displacement đặt Signature ở dạng float, hạ Displacement Scale xuống các giá trị nhỏ (ví dụ: 0.01 hoặc 0.05), sau đó kiểm tra xem geometry prim của bạn đã bật tính năng Subdivision trong cài đặt USD render chưa.

5. Tôi có thể trộn các node VEX utility chung với MaterialX trong cùng một mạng lưới shader không?

Không. Karma XPU không thể tính toán các node VEX trên GPU, do đó việc trộn các node VEX vào trong một mạng lưới MaterialX sẽ làm gãy quá trình biên dịch shader. Bạn bắt buộc phải dùng các node toán học và tiện ích gốc của MaterialX — như mtlxmultiply, mtlxadd, hay mtlxmix — cho toàn bộ các tính toán procedural bên trong Karma MaterialX Builder.
